MAQUINAS LÁSER FIBRA OPTICA MARCA  GRABADO METAL            HSGQ-20W/30W/50W/100W

AQUI SE VERAN LOS 4 MODELOS GENERALES DIFERENTES:

  • 1- Marcadora láser Fibra modelo pupitre HSGQ-20W y diversas variantes
  • 2- Marcadora láser Fibra Industrial  modelo FX
  • 3- Marcadora láser Fibra modelo compacto o portatil.
  • 4- La HSGQ-20W con carcasa, para casos de "malos humos" o exigencias de seguridad

PARA ENCONTRAR + INFORMACION, HAGA "scroll down" .

La marcadora láser fibra se utiliza para  materiales metálicos y algunos materiales no metálicos, la máquina es especialmente adecuada para las áreas más finas, las de mayor precisión . O con necesidad de un grabado perfecto en tiempo record.

Otra ventaja es que su marcado no precisa de consumo de tintas.

Esas máquinas son muy utilizadas para el marcaje de productos en diferentes sectores y actividades como marcado de:

 accesorios de joyería, gafas, relojes, electrónica, separación de componentes, circuitos integrados (IC), circuitos eléctricos, comunicaciones móviles, instrumentos de precisión, productos de hardware (PC, MOVILES, cajas de todo tipo para electricidad y electrónica, utensilios de cocina y electrodomésticos, herramientas, accesorios, accesorios para automóviles, botones de plástico, accesorios de fontanería, tubería de PVC y cualquier elemento metálico que deba ser grabado, o marcado.

En el sector de la orfebrería su ventaja es que sustituye la habilidad del orfebre en el uso del buril, Y DA la posibilidad de diseñar en formato vectorial y poder tener la capacidad de repetir el mismo diseño, en diferentes dimensiones, siguiendo las necesidades.

Esto aumenta increiblemente las capacidades productivas de la máquina.

DIFERENTES EJEMPLOS DE GRABADOS LASER SOBRE METAL

Aqui pueden ver : Anillos de oro, rodamientos marcados, placas identificativas, herramientas, bisutería , reverso de relojes. Hay infinidad de posibilidades, para sustituir el grabado con aguafuerte, o con buril.

1- HSGQ- 20/30/50/100W ,

Cuatro opciones de potencia diferente.

Las diferentes cifras indican las opciones de potencia con la que se puede adquirir.  Con tecnología laser de fibra, es apta para todas las industrias que requieran un marcado o un grabado sobre metal con 5 ventajas diferenciadoras



1- precisión,

2- fiabilidad,

3- larga duración

4- productividad

5- y bajo consumo.





La máquina tiene un diseño integrado y compacto.



Sus componentes son:

- un escalímetro

- una plataforma de grabación grande

- un galvanómetro de serie totalmente hermético, a prueba de humedad y polvo.

- Un pedal-switch

- Ordenador HP de control completo + placa control para EzCAD.

- sistema de ruedas y peanas de fijación, para desplazar y fijar cuando haga falta.

- software específico de control (EzCAD Software)  que permite un uso sencillo y potente (con capacidad) .



Recordamos sus  características principales:

Su precisión,  su velocidad de grabación, su ahorro energético, su facil mantenimiento y larga vida útil hacen de este equipo moderno un elemento útil para todas las empresas que precisan marcar sus elementos metálicos producidos o hacer grabados sobre metal.

"GRABA UN ANILLO EN CUESTION DE SEGUNDOS"



Su precio ; se puede adquirir por minimo 4995,-€ +IVA.

modelo para mesa de marcadora laser marcadora laser fibra torre
modelos de laser fibra marcado varios modelos de laser fibra

MÁQUINA DE CORTE LÁSER DE FIBRA DE 50W PARA CORTAR ORO PLATA LATON

¿Cuál es el espesor máximo que se puede cortar o grabar en profundidad con una máquina láser de fibra de 50 W?



En espesor el rango de corte de material de oro, plata y latón varía de 0,1 a 1 mm, el tiempo de corte depende del diseño de los patrones y el tamaño de corte. Diferentes tamaños de corte tienen diferentes tiempos de ejecución.

La mayoría de nuestros clientes cortan material de latón dorado o plata de 0,5 mm, 0,7 mm, 0,8 mm y hasta 1 mm espesor para joyería. Las dimensiones de área de corte varían de 30 mm2 a 100 mm2.



MÁQUINA DE CORTE LÁSER DE FIBRA DE 50W PARA GRABAR ALUMINIO, ACERO y otros metales



Para aluminio, acero inoxidable, acero al carbono, la máquina láser de fibra de 50 W puede hacer un grabado de profundidad de 0,5 mm a 1,5 mm dependiendo de los parámetros utilizados y del objeto deseado.



EXTRACTOR DE HUMOS CON FILTRO : La grabación con laser genera una cierta cantidad de humos,  si precisan de un extractor de humos para sus trabajos, tambien podemos ofrecerle para el sector de joyería y cualquier grabación de metales preciosos  una linea de extractores de la marca PUREX, con el que podrár recuperar los metales preciosos.  Dependiendo de los trabajos la recuperación de los metales puede ser altamente beneficiosa.

2-  VARIANTE INDUSTRIAL DE MAQUINA FIBRA LASER HSGQ-FX  PARA MARCADO METALES



APLICACIÓN INDUSTRIAL

Se utiliza en producciones en serie para marcado o marcaje láser de todo tipo de metales, marcado en metales,  componentes electrónicos, herramientas, productos comunicación, marcado códigos de barras en conservas, etiquetado, botes, botones plásticos, todo tipo de tapones y tapas que precisen marcado  y cualquier industria que precise marcado de sus

materiales en serie (uno detrás de otro sin intervención manual) .



CARACTERISTICAS TÉCNICAS


Longitud de onda del láser 1064nm
Potencias de salida disponibles 20W/30W/50W
 Frequencia de Repetición 1KHz-60kHz
Diametro mínimo del punto de enfoque 30um
Velocidad Lineal de Marcado ≤10000mm/s
Profundidad de Marcado  0.02mm-0.5mm
Tamaño minimo de los caractéres  0.1mm
Area de Marcado (3 posibles) 70*70mm/110*110mm/150*150mm
Refrigeración Por aire
Toma de corriente  AC220V/60Hz1.5kVA

CARACTERISTICAS


-Es una máquina compacta, de fácil instalación.

- Eficiente en generación del LASER, con alta calidad de haz.

- Utiliza una tecnología avanzada.

- El marcaje por láser se caracteriza por no precisar mantenimiento su velocidad de impresión, (7000mm/sg) por su durabilidad,  su bajo consumo eléctrico, y el no consumo de tintas  y su y su precisión



Funcionamiento elemental: Por el generador de LASER, de  marcas Maxphotonics o IPG     (fuente LASER de fibra óptica desnaturalizada )  sale el haz y el galvanómetro controla el            haz para grabar.

Se caracteriza por su eficiencia y un funcionamiento contínuo.

La HSGQ-FX-20W esta recomendado para productos de alta precisión y uso        industrial




FUNCIONALIDADES DEL SOFWARE


Software control EzCad.   Soporta formatos BMP, JPG, DXF, Plt, AI (y consulten sobre otros).

Genera números de serie , códigos de barras, , códigos QR.

Soporta la posibilidad de  marcado en rotación.



En nuestra oferta incluimos la formación necesaria para comenzar a utilizar

el equipo con el software






Pueden consultarnos para cualquier adaptación extra que puedan precisar en su instalación.
Equipo laser fibra 20W portátil Modelo HSGQ-20W- portatil

3- EQUIPO PORTATIL HSGQ-20W/30W



Máquina compacta, de fácil instalación, eficiente en generación del láser, y con una alta calidad del haz. Utiliza una tecnología avanzada de fibra láser y sistemas integrados para hacerla compacta.

 Se caracteriza por su eficiencia, su precisión en grabado y su capacidad  de  funcionamiento contínuo; sin necesidad de reemplazo alguno de consumibles o material desgastado u obsoleto por años. Vida útil estimada de unas 100.000 horas.  Recomendado para productos de alta precisión y zonas de producción pequeñas o móviles.



Área de grabado 110x110 mm

UTILIDAD de EQUIPO de grabado marcado HSGQ-20W: Sirve para la grabación o marcado de diferentes tipos de metales como, acero, acero inoxidable, plata, oro, alumino, latón, bronce y otros...



Grabado de productos finales como:  placas, placas de perro, etiquetas metálicas, placas homenaje, trofeos, medallas, placas trofeos,  placas de homenaje, bandejas homenaje,  platos grabados, placas conmemorativas, grabado industrial, candados, llaves,  marcado industrial, reproducciones de grabados,  y todo lo que crean que encaje.



  Si no encuentra lo que quiere hacer, puede comunicar con nosotros.



DATOS TECNICOS

Longitud de Onda 1064±10nm
Potencias disponibles 10W/20W/30W/50W/100W
Diferentes dimensiones marcado 70x70mm, 110x110, 150x150(a elegir)
Profundidad Marcaje ≤0.2mm(dependiendo del material)
Velocidad Lineal ≥7000mm/s
Ancho de línea mínimo 0.001mm
Tamaño mínimo caracteres 0.15mm
Refrigeración Por potentes ventiladores
Posiciónamiento Posicionamiento rojo
Alimentación de corriente AC110V±10%60HZ or AC220V±10%50HZ



DIMENSIONES MÁQUINA FORMATO PUPITRE:  65X80X148 CM



SOFTWARE GESTION :

El sóftware EzCAD es un estandar en este tipo de modelos. Está optimizado para Windows, y es compatible con Adobe Ilustrator, Autocad, Coreldraw, Photoshop, etc.

Los formatos que soporta son, AI; Plt, PCW, DXF, BMP, etc..

Tambien funciona con textos SHX y TTF.

Recomendamos formatos de  (AI) Adobe Ilustrator; PLT Y DXF aunque cualquier programa de diseño es válido



Si precisan más información como PRECIO, esta máquina pueden adquirirla  desde : 5000,-€ +IVA todos los servicios incluidos  CONTACTEN para informacion complementaria

COMPLEMENTOS; Posibilidades de MESAS para HSGQ-FX y la HSGQ-20W  COMPLEMENTARIAS

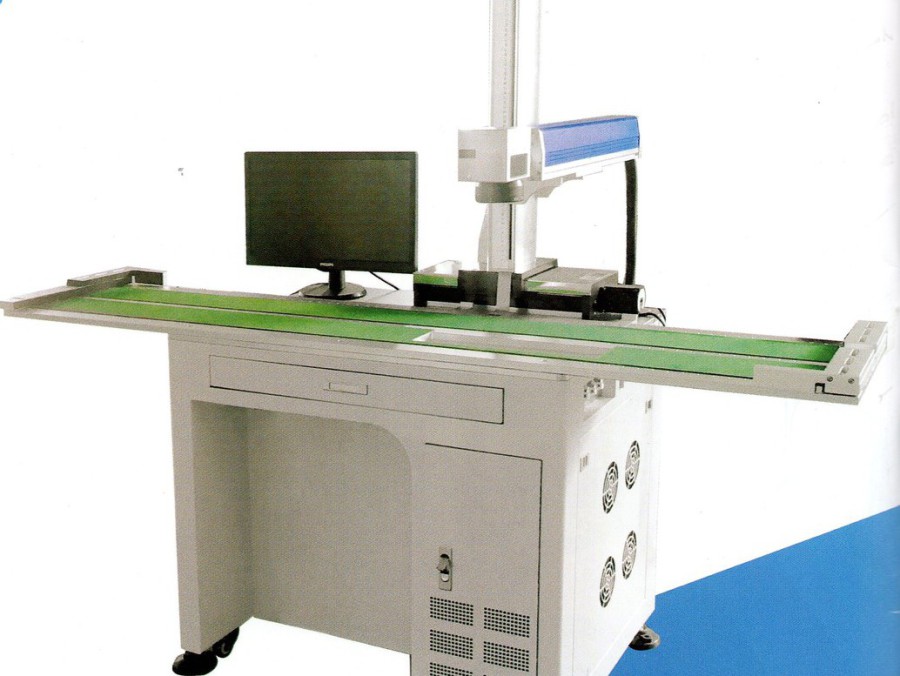

Esta mesa de suministro de material para ser marcado es una de las posibilidades. Consta de una banda transportadora, y células fotoelectricas de control de paso;  al pasar el producto, se activa el láser. Puede realizarse un proyecto-producto  completo específico, a medida,  para cada empresa y necesidad.

No esta incluida en precio y  se suministra siguiendo especificaciones del cliente.

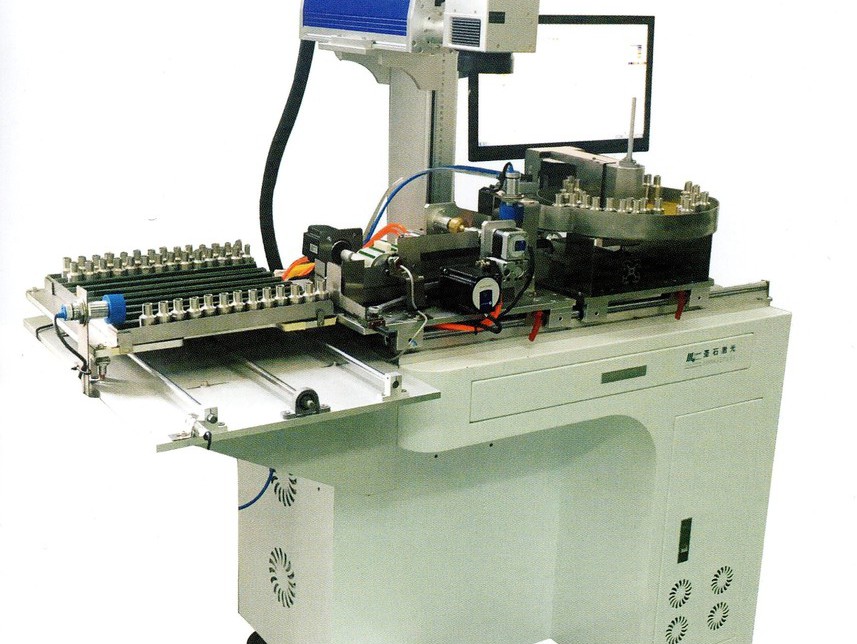

Mesa circular coordinada

Esta mesa de suministro esta coordinada con el laser de forma mecánica y con el localizador fotoelectrico

Mesa suministro pequeña

Esta mesa suministro es una pequeña modificación en el pupitre standard,





Mesa suministro compleja

Esta mesa para marcado es especial para pequeñas piezas.





MARCADORA LASER FIBRA HSGQ-10,20,30W



3- MÁQUINA PORTATIL  DE MARCADO LASER DE FIBRA    HSGQ-10W/20W/30W



APLICACIONES

Se utiliza para objetos metálicos y otros no metálicos como plasticos especiales.

Este modelo es especialmente  útil para industrias con escaso espacio o necesidad de movilidad, como artesanos en bisutería o joyerías con escaso espacio.

Los acabados resultan precisos, finos y suaves.  Se puede utilizar en cualquier industria que se precise un grabado rápido y priceciso como en IC (Integrated circuits) o placas de circuitos, trofeos, medallas, llaveros, premios, móviles, gafas, cajas, relojes , joyería bisutería  etc...



CARACTERISTICAS

Máquina compacta, de fácil instalación, eficiente en generación del láser, y una alta calidad del haz. Utiliza una tecnología avanzada para poder comprimir los elementos electrónicos en una caja ?. Por el generador de láser sale el haz y el galvanómetro controla el haz para grabar. El programa de control es EzCad daremos mas explicaciones.

Se caracteriza por su pequeña dimensión en comparación con el resto.  Es un equipo  eficiente, con precisión en grabado y capacidad  de  funcionamiento contínuo.

Como todos los de la serie no precisa de reemplazo alguno de consumibles o material desgastado u obsoleto por años.

Recomendado para productos de alta precisión y zonas de producción pequeñas o móviles.



SOFTWARE DE CONTROL

Software EZCAD. Soporta formatos BMP, Jpg, DXF, Plt, AI ( y comenten sobre otros) .

Puede generar y grabar o marcar:  Diseños artísticos, números de serie , códigos de barras, , códigos QR, nombres, frases



PRECIO

No por ser un equipo más pequeño tiene un precio más bajo.  La tecnología utilzada para comprimir ?  hace que tenga el mismo precio si se incluye el ordenador, que el modelo de pupitre.





ESPECIFICACIONES TÉCNICAS HSGQ-10W/20W/30W Portatil
Longitud de onda de Laser 1064±10nm
Potencias de salida 10W/20W/30W ( opcionales)
Areas de marcado  70*70mm、110*110、140*140(optional)
Profundidad del Marcado   ≤0.2mm(depending on material)
Velocidad Lineal  de marcado  ≥7000mm/s
Ancho minimo de línea  0.001mm
Tamaño minimo de letras 0.15mm
Refrigeración  Refrigeración por aire
Locatizador Localizador por punto rojo
Toma de corriente necesaria

 AC110V±10%60HZ / AC220V±10%50HZ







PRECIO : No por ser un equipo  compacto tiene un precio reducido

EJEMPLO:    CANDADO GRABADO CON  LASER



- En este candado de la izquierda pueden ver una serie de datos como nombre de la empresa u otros, ahora imaginense tener una portatil al lado de un puente de estos famosos, o poner un anuncio en el puente, que se hacen grabados en candados para "amor eterno" , incluso con la venta del candado. Buen negocio aprovechando las modas.



4-    MAQUINA LASER GRABADO CON CARCASA HSGQ-VS20

Esta máquina láser fibra es equivalente a la de modelo pupitre pero con carcasa protectora.

Este equipo tiene incluido además un sistema de extracción de humos.



La carcasa esta pensada para dos cosas:



- Protección contra la luz láser continuada

- Protección de las emisiones de gas o humos.



Se diferencia de las otras en que esta preparada para contener los humos, y tambien injectar gases para facilitar el proceso de oxidación por LASER.



LOS EQUIPOS LASER MOPA Son una evolución de los equipos LASER de fibra, y tienen la característica de poder marcar o grabar con colores diversos sobre acero inoxidable 304 y otros metales .
