MARCADORA GRABADORA LASER FIBRA MOPA

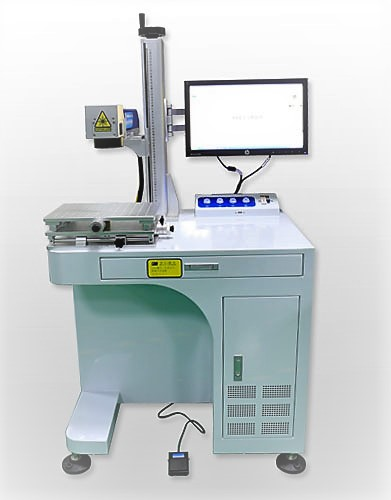

Equipo laser fibra MOPA Equipo fibra laser MOPA completo. Su aspecto es parecido a otros como el de fibra normal

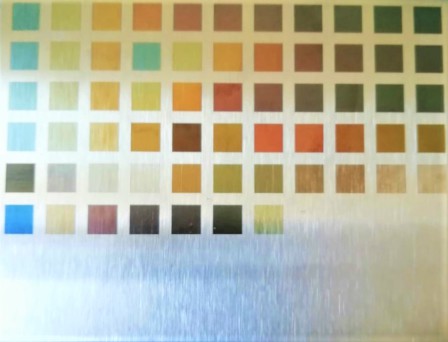

Colores que se obtienen con fibra laser Foto de paleta de colores que se obtiene con laser fibra MOPA sobre acero inoxidable

¿Que significa MOPA?

MOPA proviene de las siguientes siglas:

Master Oscillator Power Amplifier

 Traducido:  Gestor de oscilaciones por amplificación de potencia.



VENTAJAS Y PARTICULARIDADES DE LA TECNOLOGIA MOPA:



El controlador de oscilaciones no necesita ser potente y no necesita operar con alta eficiencia porque la eficiencia está determinada principalmente por el amplificador de potencia.

La combinación de varios amplificadores láser, supervisados por un oscilador maestro común, es la característica principal de los LASER #MOPA.



El aspecto físico, como pueden comprobar, no difiere mucho de las marcadoras laser para metal solo en b/n Las máquina de marcado láser de fibra utilizan rayos láser de 1064nm para marcar superficies, principalmente metálicas, de forma permanente.

El efecto de marcar consiste en revelar el material profundo a través de la evaporación del material de la superficie, o coloquialmente "quemar" u oxidar la

superficie causando el cambio físico y químico de la superficie del material, mostrando el grabado requerido.

Los láseres de fibra, a diferencia de los antiguos de YAG, se caracterizan por una vida útil mucho más larga, unas 100.000 horas de uso.

Además, se le suma la ventaja de no precisar mantenimiento.



 EJEMPLOS ILUSTRATIVOS DE APLICACIONES DEL LASER MOPA



1- Pulido de superficie de hoja alumina o cobre

2- Marcado sobre aluminio anodizado

3- Marcado de alta precision sobre componentes electrónicos

4- Marcaje de color sobre acero inoxidable

  1. Aplicación de pulido de la superficie de la hoja de alúmina

Los productos electrónicos actuales son cada vez más ligeros y delgados, por esta razón muchos teléfonos móviles, tabletas y ordenadores han adoptado el óxido de aluminio liviano como capa exterior del producto. Cuando  se utiliza un láser fibra  para marcar zonas conductivas en una placa delgada de aluminio, puede conducir fácilmente a la

deformación del material y a “abombamientos convexos" en la parte posterior, lo que afecta directamente a la apariencia estética. Con el LASER MOPA y la posibilidad de uso de los parámetros de ancho de pulsos pequeños del láser MOPA, pueden hacer que el material no se deforme fácilmente, y el sombreado es más delicado y brillante

Para la limpieza de capas de ánodo:  Cuando se utiliza el láser MOPA con parámetros de ancho de pulsos pequeños que permiten que el láser permanezca en el material durante un período de tiempo más corto, al mismo tiempo, tiene suficiente energía para limpiar la capa de ánodo, por lo que los láseres MOPA son una mejor opción para este tipo de trabajos.



2. Aplicación en aluminio anodizado

Se usa para marcar modelos o textos de color negro en las superficies del aluminio anodizado.

Esta aplicación ha sido ampliamente utilizada por fabricantes electrónicos como Apple, Huawei, ZTE, Lenovo, Meizu y otros muchos  en los últimos dos años para marcar logotipos, certificaciones, etc. La razón es operativa y estética.  A la larga, es más barato que otros sistemas, y estéticamente queda muy bien.

Actualmente para estos tipos de aplicaciones, sólo es posible empleando el láser MOPA. Debido a que el láser MOPA tiene las ventajas agregadas de un amplio rango de ancho de pulso y una frecuencia de pulso ajustable, el ancho de pulso estrecho y los parámetros de alta frecuencia se pueden usar para marcar la superficie del material en negro.

Las diferentes combinaciones de parámetros también se pueden usar para marcar diferentes efectos de escala de grises.



3. Aplicaciones de alta precisión en electrónica, semiconductores, e ITO (Industrial Telecomunications Objets)

En estas ocasiones, a menudo se requiere la aplicación de líneas finas. Los Iáseres Q-switched no pueden regular los parámetros de ancho de pulso debido a su propia arquitectura, por lo que es difícil ajustar la línea dibujada.

En cambio, con el láser MOPA puede ajustar los parámetros de ancho y frecuencia de pulso de forma flexible, lo que no solo hace que la línea se dibuje bien, sino que también los bordes aparecen suaves y no toscos.

El MARCADO LASER EN COLOR tambien supone una diferencia competitiva, ya que se utiliza mucho para evitar falsificaciones. Algo por lo que hay que luchar.

4. Marcaje de color en acero inoxidable

Cuando el láser marca el acero inoxidable, se puede ajustar el rayo láser para dejar marcado en color en la capa superficial del material con el fin de obtener un efecto  decorativo permanente. Su ventaja radica en que su ancho y frecuencia de pulso son ajustables independientemente. Esto no es posible  para los láseres Q-switched.

Esta característica única que da color al acero inoxidable  y le da infinitas posibilidades de aplicaciones.

Otro factor positivo es que, al igual que todos los marcados láser, los efectos de colores son permanentes ;  no se borran con el tiempo.

PALETA COLORES de catálogo

Los resultados obtenidos para muestras ejemplares siempre son extraordinarios. Los parametros de calidad de imagen impresa dependen de la calidad del acero inoxidable.





PALETA COLORES  muestra real obtenida en acero inox 304

Los resultados obtenidos en materiales reales. En este caso acero inoxidable AISI-304. Su ventaja es que no son tintas, que se van con el tiempo, sino que es una oxidación superficial . Lo que le da una ventaja efectiva y duradera.





MODELOS MARCADORA LASER MOPA

Hay 4 modelos que se diferencian en la potencia y en el área de grabado posible , la potencia y la capacidad de las lentes determinan el precio . El equipo se vende junto con el ordenador controlador (HP), el software,  formación en uso y otras ventajas.

MODELO HSGQ-M-20W HSGQ-M-30W HSGQ-M-50W HSGQ-M-100W
CARACT
FUENTE LASER Maxphotonics /JPT (adaptado) Maxphotonics /JPT (adapt) Maxphotonics /JPT (adaptado) Maxphotonics /JPT (adaptado)
Areas de trabajo 110x110 y 150x150 110x110 y 150x150 110x110 , 150x150 y 175X175 110x110 , 150x150 y 175x175
Velocidad marcado De 1 a 7000mm/sg De 1 a 7000mm/sg De 1 a 7000mm/sg De 1 a 7000mm/sg
Posibilidad CORTE no no no no
Ordenador HP HP HP HP
Cabeza escaneo Shenzen Shenzen Shenzen Shenzen
Optica (lentes) Shenzen Shenzen Shenzen Shenzen
Software y PCIE Card EzCad (Genuino JCZ) EzCad (Genuino JCZ) EzCad (Genuino JCZ)

EzCad (Gen

JCZ)

Peripheal Component Interconect Express  Accesorios diversos para conexion
GARANTIA 2 años bajo condición habitual de uso

PRECIO :  Año 2022 : HSGQ-MOPA-20W : 7.900,-€+ IVA   Servicios incluidos
